Technologie a stroje pro svařování horkým klínem

Základní informace o technologii svařování horkým klínem

• Rychlosti svařování při sériové výrobě: Systémy svařování horkým klínem mohou vytvářet svary rychlostí od několika metrů za minutu až po výkon na úrovni sériové výroby, v závislosti na tloušťce materiálu a konfiguraci stroje.
• Není potřeba stlačený vzduch: Protože teplo je přenášeno prostřednictvím přímého kontaktu s kovem, tento proces eliminuje potřebu systémů stlačeného vzduchu.
• Bez externích generátorů: Svařovací stroje s horkým klínem pracují s využitím standardní elektrické napájení, což zjednodušuje instalaci jak v továrním, tak v terénním prostředí.
• Téměř bezhlučný provoz: Bez proudění vzduchu vysokou rychlostí pracují systémy s horkým klínem tišeji než zařízení pro svařování horkým vzduchem, což zvyšuje pohodlí obsluhy a snižuje hlučnost ve výrobních prostorách.
• Rovnoměrný přísun tepla: Přímé vedení tepla minimalizuje vlivy okolního prostředí, jako je vítr, proudění vzduchu nebo kolísání teploty.

Jak funguje svařování horkým klínem

Svařování horkým klínem je založeno na dvou samostatných mechanických úkonů, které na sebe navazují. Jako svařovací technika se opírá o přesně umístěný zahřátý klín v místě svaru, který vytváří pevné a bezešvé spoje. Nejprve zahřátý kovový klín roztaví vnitřní povrchy překrývajících se termoplastických materiálů. Bezprostředně poté tlakové válce stlačí změkčené vrstvy k sobě a vytvoří trvalý spoj.

Je zásadní tyto dva úkony od sebe oddělit. Úlohou klínu je tepelná příprava, zatímco válce provádějí vlastní tvorbu švu. Přesnost technologie horkého klínu zajišťuje konzistentní kvalitu v průběhu celé výroby a snižuje variabilitu, která se často vyskytuje při ručním šití.

Jelikož se teplo přenáší prostřednictvím přímého kontaktu s kovem, a nikoli prouděním vzduchu, má na tento proces mnohem menší vliv okolní prostředí, jako je vítr nebo turbulence vzduchu. Svařování horkým klínem se však nejlépe hodí pro dlouhé, rovné svary a není ideální pro složitou trojrozměrnou geometrii nebo složité zakřivené svařovací dráhy.

Úloha vyhřívaného klínu: přímý kontakt versus proudění vzduchu

Vyhřívaný klín přivádí tepelnou energii přímo do styčných ploch materiálů. Aby bylo zajištěno řízené přivádění tepla a stálá kvalita spoje, musí být vyhřívaný klín přesně umístěn v místě spoje – přesně tam, kde se působením teploty a tlaku vytváří pevný a rovnoměrný spoj. Důležité je, že klín roztaví vnitřní vrstvy, aniž by se dotkl vnějšího povrchu některého z plechů, čímž zachovává vzhled povrchu.

Při svařování horkým klínem je stabilita teploty důležitější než špičková teplota. Udržování konstantní teploty klínu zajišťuje rovnoměrnou kvalitu svaru po celé délce svaru.

Jelikož při tomto procesu nedochází k proudění vzduchu, je obzvláště účinný u tenkých fólií a lehkých materiálů. Během svařování nedochází k turbulencím, chvění ani narušení povrchu.

Tlakové válce a tvorba švu: místo, kde dochází ke skutečnému spojení

Zatímco klín materiál roztaví, tlakové válce zajišťují tvarování svaru. Lisovací a přítlačné válce jsou nedílnou součástí svařovacího procesu a vyvíjejí přesný tlak, aby při svařování horkým klínem vytvořily hermetické spoje.

Tlak válců stlačuje změkčené termoplastické vrstvy k sobě, zatímco se stroj pohybuje vpřed. Kvalita výsledného spoje závisí na vzájemném vztahu mezi:

• Tlak válečku
• Cestovní rychlost
• Tloušťka materiálu

Tento stupeň tlaku představuje proměnnou nastavení s největším vlivem při svařování horkým klínem. Většina poruch svarů je způsobena spíše nesprávným nastavením tlaku válců než nesprávnou teplotou.

Které materiály lze svařovat metodou Hot Wedge?

Svařování horkým klínem se běžně používá u potažených tkanin, zejména:

• Polyesterové tkaniny potažené PVC
• Tkaniny potažené TPU

Technologie svařování horkým klínem se osvědčuje u mnoha druhů materiálů, včetně termoplastických geomembrán, HDPE, LDPE, PVC, potažených plastů a dalších materiálů s termoplastickými povlaky. Tyto materiály jsou obzvláště vhodné pro vytváření pevných, odolných a hermetických spojů v aplikacích vyžadujících vzduchotěsné a vodotěsné spoje.

Tyto potahované textilie nacházejí široké uplatnění v různých odvětvích, například při výrobě stanů, plachet, průmyslových krytů a geomembránových izolací.

Svařovací stroje s horkým klínem jsou kompatibilní s tavnými materiály a zvládají širokou škálu typů a tlouštěk materiálů. Tento proces je vhodný také pro termoplastickými fóliemi a plachtami, včetně silnějších geomembrán používaných v aplikacích pro zadržování. S rostoucí tloušťkou je nutné upravit nastavení stroje, jako je teplota klínu, rychlost a tlak válců.

Jedním z jasných omezení je netkané geotextilie. I když je možné provést dočasné spojení, svařování horkým klínem nedokáže vytvořit trvalé konstrukční švy v netkaných materiálech. V těchto případech jsou vhodnější alternativní metody spojování, jako je šití nebo lepení jsou vhodnější.

Svařování horkým klínem vs. svařování horkým vzduchem vs. vysokofrekvenční svařování

Svařování horkým klínem i svařování horkým vzduchem patří do kategorii tepelného svařování, liší se však způsobem přivádění tepla.

Použití svařování horkým vzduchem vháněný proud horkého vzduchu, díky čemuž je flexibilnější pro křivky a složité geometrie. Svařování horkým klínem využívá přímý kontakt s kovem, což zajišťuje stabilnější ohřev a vyšší rychlosti svařování u přímých svarů.

Vysokofrekvenční svařování je další technika používaná ke spojování termoplastů. Využívá elektromagnetickou energii k excitaci polárních molekul uvnitř materiálu, namísto vnějších zdrojů tepla. Zatímco vysokofrekvenční svařování je vhodné pro vytváření složitých vzorů a selektivní spojování materiálů, jako je PVC a polyuretany, svařování horkým klínem obvykle představuje nákladově efektivnější řešení pro lineární spoje a velkoformátové materiály.

Vzhledem k těmto rozdílům využívá mnoho výrobních závodů svařování horkým klínem společně s vysokofrekvenčním svařováním, přičemž každý z těchto procesů využívají pro aplikace, ve kterých podává nejlepší výkon. Pochopení výhod a omezení různých svařovacích technik je klíčové pro výběr optimálního řešení pro konkrétní aplikace.

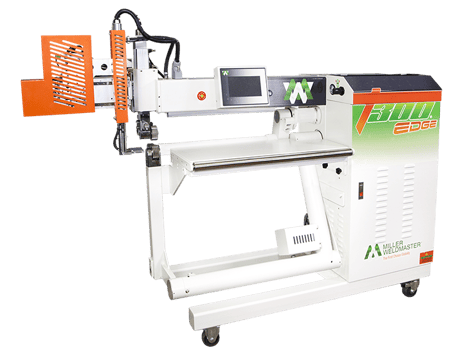

Jak jsou konfigurovány svařovací stroje Miller Weldmaster Wedge Miller Weldmaster

Svařovací stroje s horkým klínem nejsou univerzální – jejich konfigurace se odvíjí od konkrétního použití, materiálu a výrobního prostředí. Pro výrobce zabývající se výrobou geomembrán, ochranných systémů nebo velkoformátových termoplastů má konfigurace přímý vliv na kvalitu, konzistenci a výkonnost svarů.

Miller Weldmaster své systémy s horkým klínem na základě základní sady konfigurovatelných prvků: způsobu vytváření svaru (konfigurace dráhy), způsobu přivádění tepla a tlaku (nastavení klínu a válce) a způsobu řízení procesu (uživatelské rozhraní a uložené parametry). Tyto konfigurace umožňují výrobcům nastavit přesnou kombinaci tepla, tlaku a rychlosti potřebnou k vytváření konzistentních, vysoce pevných svarů u různých materiálů a tlouštěk.

Konfigurace s jedním kanálem vs. konfigurace se dvěma kanály

Svařovací stroje s horkým klínem lze nastavit tak, aby vytvářely buď jeden svar (jednokolejný), nebo paralelní svary (dvoukolejný), a to v závislosti na konkrétním použití.

Jednokolejová konfigurace vytváří jeden souvislý svar a obvykle se používá při standardní výrobě, jako jsou bannery, kryty a průmyslové textilie.

Konfigurace se dvěma drážkami vytváří dva paralelní svary s mezilehlou drážkou, což je zásadní pro použití geomembrán a ochranných systémů, kde je vyžadována zkouška spojů.

Dvoukolejné systémy jsou obzvláště užitečné v oblasti environmentálního inženýrství a stavebního inženýrství, protože umožňují provádět zkoušky vzduchovým kanálem – tedy ověřovat těsnost svarů po svařování. Tato konfigurace je vhodná pro aplikace, kde je prevence úniků a dodržování norem naprostou nutností.

Z pohledu kupujícího se jedná o jedno z nejdůležitějších rozhodnutí ohledně konfigurace, protože přímo souvisí s požadavky na produkt, normami a procesy zajištění kvality.

Možnosti klínů a válečků

O kvalitě svaru rozhoduje především vzájemné působení vyhřívaného klínu a přítlačných válců. Miller Weldmaster umožňují přizpůsobit parametry obou těchto komponent typu materiálu, jeho tloušťce a konkrétnímu použití.

Tvar klínu a jeho vyrovnání určují, jakým způsobem se teplo přivádí do materiálu. Klín musí být v místě svaru přesně umístěn a vyrovnán s válci, aby byl zajištěn rovnoměrný přenos tepla.

Typ válečku (gumový vs. ocelový) ovlivňuje vyvíjený tlak a kontakt s povrchem, přičemž různé materiály vyžadují odlišnou míru stlačení a přilnavosti.

Nastavení tlaku lze regulovat tak, aby se dalo ovlivnit, jak pevně se materiály spojují, což má přímý vliv na pevnost a konzistenci spoje.

Vzhledem k tomu, že svařování horkým klínem spočívá na kombinaci tepla, tlaku a rychlosti, musí tyto složky fungovat společně jako jeden systém. I malé úpravy polohy klínu nebo tlaku válců mohou výrazně ovlivnit výsledek svařování, a proto je možnost přizpůsobení stroje klíčová pro dosažení opakovatelné výroby.

Řídicí systém a ukládání parametrů

Moderní svařovací stroje s horkým klínem jsou postaveny na přesných řídicích systémech, které operátorům umožňují nastavit a opakovaně dosahovat optimálních svařovacích podmínek.

Systémy regulace teploty řídí teplotu klínu v reálném čase tak, aby odpovídala požadavkům na materiál.

Ovládací prvky pro nastavení rychlosti a tlaku umožňují obsluze přesně přizpůsobit výrobní parametry v závislosti na tloušťce materiálu a požadované pevnosti svaru.

Ukládání parametrů (receptury) umožňuje obsluze ukládat a vyvolávat nastavení pro konkrétní materiály nebo úlohy, čímž se zkracuje doba přípravy a omezuje vliv obsluhy.

Právě tato úroveň kontroly umožňuje dosahovat konzistentních svařovacích výsledků na úrovni sériové výroby. Namísto spoléhání se na cit operátora mohou výrobci standardizovat svůj proces – a zajistit tak, že každý svar splňuje stejná kritéria kvality bez ohledu na směnu, operátora či výrobní sérii.

Pro kupující, kteří posuzují zařízení, je sofistikovanost řídicího systému často tím, co odlišuje stroj, který dokáže vytvořit svar, od stroje, který jej dokáže vytvářet konzistentně ve velkém měřítku.

Jak vybrat správný svařovací stroj s horkým klínem

Nejrychlejší způsob, jak zúžit výběr strojů, je zodpovědět dvě otázky: Bude se svařovat v terénu nebo ve výrobním závodě a vyžaduje daná aplikace kontrolu integrity svaru?

Kvalita a efektivita svařování jsou klíčovými faktory při výběru vhodného svařovacího stroje s horkým klínem, zejména u aplikací, které vyžadují pevné, odolné a konzistentní svary.

Tyto dvě proměnné vyřadí většinu konfigurací strojů ještě před posouzením podrobných parametrů.

Pro dosažení optimální kvality svaru a efektivity je nezbytné, aby obsluha prošla řádným školením a rozuměla chování materiálu, řízení teploty a technikám kontroly kvality. K udržení přesnosti a prevenci nákladných prostojů je rovněž nezbytná pravidelná preventivní údržba topných prvků, tlakových systémů a hnacích mechanismů. Zavedení komplexních školicích programů a plánů preventivní údržby je klíčovým faktorem úspěchu při zavádění technologie svařování horkým klínem.

Krok 1 – Určete druh a tloušťku materiálu

Termoplastické materiály, které na papíře vypadají stejně, se v praxi mohou svařovat odlišně. Na chování při svařování může mít vliv hmotnost povlaku, jeho tloušťka i složení od konkrétního dodavatele. Pro výběr vhodného stroje na svařování horkým klínem a správných parametrů je nezbytné znát konkrétní typy materiálů, včetně materiálů s povlakem a termoplastických povlaků.

Z tohoto důvodu je nutné provést zkušební svary před výběrem konečných parametrů stroje nebo zařízení.

Krok 2 – Zmapujte geometrii švu

Svařování horkým klínem dosahuje nejlepších výsledků u dlouhých, nepřerušovaných rovných švech.

Pokud výrobek vyžaduje jak rovné svary, tak složitý tvar, výrobci často rozdělí výrobní proces – pro rovné úseky používají svařování horkým klínem a pro detailní svary jinou technologii.

Krok 3 – Definujte produkční prostředí

Tento krok je binární.

• Montáž v terénu na nerovném povrchu vyžaduje použití přenosných nebo pojízdných strojů. Stroje na svařování horkým klínem se díky své přenosnosti a efektivitě v nejrůznějších podmínkách dobře hodí pro použití v terénu.
• Řízená výroba v továrně umožňuje použití stacionárních automatizovaných zařízení

Konfiguraci určuje prostředí – nejde pouze o uživatelské nastavení.

Krok 4 – Nastavení požadavků na objem a rychlost

Plánování výroby by mělo vycházet z jediného ukazatele: počet metrů dokončeného švu za směnu.

Účinnost výroby švů je klíčovým faktorem při určování vhodné velikosti a konfigurace stroje, protože má přímý vliv na výkonnost a využití zdrojů.

Toto číslo by pak mělo být porovnáno s skutečné provozní otáčky, nikoli s jeho maximální jmenovitou rychlostí.

Vybavení by mělo být dimenzováno s ohledem na výrobní poptávku v následujících 18–24 měsících, nikoli pouze na současnou kapacitu.

Krok 5 – Stanovení požadavků na kontrolu kvality

Aplikace zahrnující geomembrány, izolační fólie nebo regulovanou infrastrukturu často vyžadují ověření těsnosti spojů.

V těchto případech je dvoukolové svařování výchozím bodem, nikoli volitelným vylepšením.

Stroje by se měly nejprve vybírat podle toho, zda jsou schopny vytvářet tlakovatelné zkušební kanály, a teprve poté by se měla optimalizovat jejich výrobní rychlost a konfigurace.

Kdy dochází k selhání svařování horkým klínem – a jak tomu zabránit

Většinu poruch při svařování horkým klínem lze přičíst třem proměnným: teplota, rychlost posuvu a tlak válce.

Udržení optimální kvality svaru je zásadní pro zajištění toho, aby spoje byly stejně pevné nebo dokonce pevnější než samotné základní materiály. Jakmile dojde k odchylce některého z těchto parametrů, je tím narušena integrita spoje. Cílem je těmto problémům předcházet již při nastavení, nikoli je diagnostikovat až po zahájení výroby.

Problém 1: Prohoření nebo přetavení

Příčina: Teplota klínu je příliš vysoká vzhledem k rychlosti posuvu nebo se materiál zasekl pod klínem.

Řešení: Snižte teplotu klínu nebo zvyšte rychlost posuvu. Nikdy nezastavujte stroj, dokud je vyhřívaný klín v kontaktu s materiálem.

Problém 2: Studený svar – slabé nebo neúplné spojení

Příčina: Nedostatečná teplota, příliš vysoká rychlost posuvu nebo nedostatečný tlak válce.

Řešení: Před zahájením výroby proveďte odtrhové zkoušky, abyste ověřili správnou kombinaci teploty, rychlosti a tlaku.

Problém 3: Posun materiálu a posun švu

Příčina: Nesprávné vodicí nástroje nebo nerovnoměrné napětí podávání.

Řešení: Před zahájením prvního svařovacího průchodu zkontrolujte při seřizování stroje správné vyrovnání a napnutí.

Problém 4: Chvění tenké vrstvy a zkreslení okrajů

Příčina: Proudění vzduchu v okolí nebo nesprávné nastavení.

Řešení: Svařování horkým klínem ve srovnání se svařováním horkým vzduchem přirozeně snižuje narušení proudění vzduchu, což jej při správném nastavení činí ideálním pro tenké fólie.

Problém 5: Selhání testu tlaku ve dvoukanálovém systému

Příčina: Nesprávné vyrovnání dvojitého klínu nebo nerovnoměrný tlak válců.

Řešení: Před zahájením výroby proveďte kontrolu vyrovnání a zdokumentujte výsledky tlakové zkoušky pro každý segment spoje.

Aplikace svařování horkým klínem: průmyslová odvětví a konečné výrobky

Svařování horkým klínem se nejčastěji používá ve dvou oblastech: velkosériová tovární výroba a velkých terénních instalacích.

Díky kombinaci rychlosti svařování, přenosnosti a minimálních provozních nároků se jedná o jednu z nejúčinnějších technologií svařování termoplastů pro výrobu dlouhých svarů.

Mezi běžné použití patří:

• Geomembránové izolace a systémy pro zadržování znečištění
• Fólie do bazénů
• Nádrže a flexibilní zásobníky
• Skládky a izolace skládek
• Čištění odpadních vod a zadržování odpadních vod
• Infrastruktura pro ochranu vodních zdrojů a vodní hospodářství
• Tunely a hydroizolace tunelů
• Stavební konstrukce střech a střešní membrány
• Plachty na nákladní automobily a přepravní plachty
• Střechy kabrioletů a autoplachty
• Projekty v oblasti chemického těžebního průmyslu a ochrany životního prostředí
• Plachty a průmyslové kryty
• Stany a architektonické textilní konstrukce
• Nafukovací konstrukce a výrobky využívající vzduch
• Plachty a ochranné kryty na nákladní automobily
• Výroba reklamních nápisů a bannerů


Svařování horkým klínem je oblíbenou a univerzální metodou pro spojování termoplastických materiálů a potahovaných tkanin v terénních podmínkách, včetně měkkých nebo nerovných povrchů. Tento proces je obzvláště účinný při vytváření vodotěsných a vzduchotěsných spojů, které jsou nezbytné pro aplikace, jako jsou fólie do bazénů, nádrže a ochranné systémy. Vytváří odolné, pevné a trvanlivé spoje, které jsou stejně pevné nebo dokonce pevnější než základní materiály, díky čemuž se hodí pro náročnou výrobu v průmyslu, v oblasti ochrany životního prostředí i při výrobě zdravotnických zařízení.

Svařování horkým klínem se používá při výrobě nádrží na vodu, vaků na skladování paliva, fólií pro zavlažování, plachet na nákladní automobily, střech kabrioletů a ochranných krytů. Tato technologie se rovněž využívá při pracích s geomembránami, při ražbě tunelů, při pokrývání střech a v chemickém průmyslu. Je nezbytná pro výrobu kritických produktů pro uchovávání tekutin ve zdravotnictví, jako jsou vaky na intravenózní podávání a nádoby na skladování krve. V leteckém a kosmickém průmyslu přispívá svařování horkým klínem k úspoře paliva při zachování kritických bezpečnostních standardů.

Svařované spoje vytvořené metodou horkého klínu zajišťují vodotěsnost, kterou šité spoje nemohou nabídnout, což je klíčové zejména u aplikací, jako jsou fólie do bazénů. Tento proces je účinný při vytváření pevných vodotěsných a vzduchotěsných spojů u celé řady materiálů, včetně plastů a syntetických materiálů.

Proč si výrobci Miller Weldmaster svařování horkým klínem volí Miller Weldmaster

Miller Weldmaster jednu z nejkomplexnějších řad zařízení pro svařování horkým klínem na trhu – od přenosných ručních svářeček určených pro instalaci geomembrán v terénu až po automatizovaných systémů s pojízdnou hlavou používaných ve velkovýrobě.

Miller Weldmaster společnosti Miller Weldmaster se vyznačuje tím, že hodnocení aplikace předchází doporučení zařízení, čímž je zajištěno, že zákazníci obdrží správnou konfiguraci pro své materiály, výrobní prostředí a požadavky na svar.

• Přístup zaměřený na konkrétní aplikaci: Technické týmy společnosti
  nejprve posoudí materiál, geometrii švů a výrobní požadavky, než doporučí vhodné zařízení.
• Kompletní nabídka konfigurací: Řešení zahrnují ruční, stacionární, pojízdné a dvoukolejové svařovací systémy.
• Poprodejní podpora: Školení, servis a podpora při optimalizaci procesů zajišťují dlouhodobou efektivitu výroby.
