Svařování vysokofrekvenčním proudem (RF) je technologie, na níž jsou založena hermetická těsnění u některých z nejdůležitějších zdravotnických výrobků každodenního použití – krevních vaků, vaků s infuzními roztoky, manžet na měření krevního tlaku a operačních roušek. Na rozdíl od metod povrchového těsnění vzniká při RF svařování teplo přímo uvnitř materiálu, čímž se vytvářejí vazby na molekulární úrovni, které odolávají tlaku tekutin, opakovaným cyklům nafukování i sterilizačním procesům.
Pro výrobce v oblasti medicíny a zdravotnictví často rozhoduje právě spoj o tom, zda bude výrobek spolehlivý, nebo zda selže. Vysokofrekvenční svařování se stalo standardem, protože umožňuje vytvářet konzistentní, vzduchotěsné a biokompatibilní spoje bez nutnosti použití lepidel, nití či rozpouštědel.
Tento článek se zabývá tím, jak funguje vysokofrekvenční svařování, které materiály jsou pro něj vhodné, v jakých oblastech zdravotnictví se využívá a na co je třeba se zaměřit při výběru zařízení pro vysokofrekvenční svařování pro výrobní účely.
Klíčové poznatky
- RF svařování vytváří hermetická spojení tím, že pomocí elektromagnetické energie o frekvenci 27,12 MHz zahřívá termoplastické materiály zevnitř.
- PVC a polyuretan (PU/TPU) jsou hlavní materiály používané v aplikacích vysokofrekvenčního svařování ve zdravotnictví.
- Mezi běžné oblasti použití patří krevní vaky, infuzní vaky, manžety na měření krevního tlaku, operační roušky a stomické pomůcky.
- Nejsou zapotřebí žádná lepidla ani rozpouštědla, čímž se eliminuje riziko kontaminace.
- Pro spolehlivou výrobu jsou nezbytné konzistentní parametry svařování – výkon, doba a chlazení.
Co je to vysokofrekvenční svařování a proč je důležité pro zdravotnické výrobky?
Vysokofrekvenční svařování, známé také jako dielektrické nebo vysokofrekvenční svařování, je proces spojování termoplastů, při kterém se k vyhřívání kompatibilních materiálů využívá elektromagnetická energie. Dvě elektrody vyvíjejí tlak, zatímco vysokofrekvenční pole vyvolává kmitání polárních molekul, čímž vzniká tření a teplo. Materiál změkne a roztaví se, čímž vznikne spoj, který je často stejně pevný jako samotný základní materiál.
Právě tento mechanismus vnitřního zahřívání odlišuje RF svařování od ostatních metod. Tradiční metody, jako je svařování horkým vzduchem, přivádějí teplo zvenčí, což může vést k nerovnoměrnému spojení – zejména u vícevrstvých materiálů. Lepidla s sebou nesou chemická rizika a šití vytváří dírky po jehle, které narušují integritu spoje.
RF svařování tyto problémy zcela eliminuje, a proto je preferovanou metodou pro zdravotnické výrobky přicházející do styku s tekutinami.
Proč je šev místem selhání
Při výrobě zdravotnických prostředků málokdy selže jako první samotný materiál – selže spíše šev, jehož kvalita může mít přímý dopad na péči o pacienta. Výrobky, jako jsou krevní vaky a vaky na infuze, jsou vystaveny tlaku, manipulaci a teplotním změnám. Jakákoli slabina ve švu může vést k úniku, kontaminaci nebo úplnému selhání.
Z tohoto důvodu je proces spojování považován za kritickou proměnnou kvality. RF svařování zajišťuje požadovanou konzistenci a spolehlivost tam, kde selhání nepřichází v úvahu.
RF svařování vs. jiné metody těsnění ve zdravotnictví
| Metoda | Zdroj tepla | Hermetické těsnění | Potřebná lepidla | Typické použití |
|---|---|---|---|---|
| RF svařování | Vnitřní (elektromagnetické) | Ano | Ne | Vakové vaky, tlaková zařízení |
| Svařování horkým vzduchem | Externí | Částečně | Ne | Jednovrstvé fólie |
| Svařování ultrazvukem | Vnitřní (vibrace) | Ano | Ne | Jednorázové výrobky z netkané textilie |
| Lepení | Chemický | Variabilní | Ano | Aplikace mimo oblast kapalin |
| Šití | Mechanické | Ne | Ano | Stavební textilie |
V jakých zdravotnických výrobcích se využívá vysokofrekvenční svařování?
Vysokofrekvenční svařování se hojně využívá ve zdravotnictví a v lékařském průmyslu pro typické aplikace, které vyžadují vzduchotěsné utěsnění u zdravotnických výrobků z termoplastických materiálů, zejména tam, kde jsou nezbytná hermetická a biokompatibilní těsnění.
Zařízení pro podávání a odběr tekutin
Výrobky jako infuzní vaky, vaky na odběr krve, vaky pro chemoterapii a drenážní vaky využívají vysokofrekvenční svařování k zajištění sterility a zabránění únikům. Tyto vysokofrekvenčně svařované výrobky často vyžadují také přípojky nebo jiné integrované součásti, a vysokofrekvenční svařování tuto integraci při výrobě zařízení podporuje, přičemž zajišťuje sterilní a těsné spoje odolné proti únikům. Tyto aplikace vyžadují nejen pevnost, ale i zcela hermetické utěsnění, které zabraňuje pronikání jak kapaliny, tak par.
Nafukovací a tlaková zařízení
Manžety na měření krevního tlaku, škrtidla a kompresní oděvy musí odolávat opakovaným cyklům nafukování. Švy svařené vysokofrekvenčním proudem rovnoměrně rozkládají namáhání po celé délce spoje, čímž zabraňují jeho poškození v průběhu času.
Produkty pro chirurgické a sterilní prostředí
Chirurgické krycí plachty a sterilní obaly vyžadují čisté švy bez částic. Vysokofrekvenční svařování vytváří hladké, spojené povrchy bez vnášení vláken či zbytků, a termoplastický polyuretan je díky své odolnosti a biokompatibilitě běžnou volbou pro sterilní obaly a bariérové aplikace.
Výrobky pro péči o stomii a rány
Stomické sáčky a sáčky na drenáž ran musí spojovat nepropustnost s pohodlím pro pacienta. Vysokofrekvenční svařování zajišťuje jak odolnost, tak hladký povrch pro kontakt s pokožkou.
Kompatibilita materiálů: Co lze a co nelze svařovat vysokofrekvenčně
Rádiové svařování, nazývané také dielektrické svařování nebo RF-zapečetění, je proces závislý na materiálu, který se používá u polárních termoplastů– materiálů, které reagují na elektromagnetická pole.
Kompatibilní materiály
- PVC (polyvinylchlorid): Nejčastěji se používá u krevních vaků a infuzních sáčků
- Polyuretan (PU/TPU): Používá se pro aplikace vystavené tlaku a v kontaktu s pokožkou
- EVA (ethylen-vinylacetát): Alternativa k PVC v některých aplikacích
- Tkaniny s povrchovou úpravou z TPU: Používají se v nafukovacích a ortopedických zařízeních
Nekompatibilní materiály
- Polypropylen (PP)
- Polyethylen (PE)
- Polystyren (PS)
Tyto plastové materiály jsou nepolární, a proto u některých z nich je stále nutné použít alternativní způsoby spojování, jako je ultrazvukové nebo tepelné svařování, přičemž PP a PS nejsou standardně svařitelné vysokofrekvenčním proudem.
Jak se pomocí vysokofrekvenčního svařování vytváří hermetické utěsnění
Proces vysokofrekvenčního svařování se skládá ze čtyř klíčových fází, které odrážejí techniky vysokofrekvenčního svařování používané v této technologii k vytváření hermetických spojů:
1. Umístění materiálu
Materiály se umístí mezi elektrody; tvar a struktura svaru jsou určeny konstrukcí matrice, zatímco svařovací nástroj určuje konečnou geometrii svaru a umožňuje vytvářet jedinečné tvary.
2. Využití vysokofrekvenční energie
Specializovaný svařovací stroj přivádí vysokofrekvenční energii prostřednictvím vysokofrekvenčních vln, čímž vytváří elektromagnetické pole s vysokofrekvenční elektromagnetickou energií, které ohřívá plastové povrchy zevnitř, nikoli vnějším teplem, a musí vygenerovat dostatek tepla pro správné splynutí materiálů.
3. Tlak a tvorba vazeb
Řízený tlak zajišťuje správné spojení molekul; po zahřátí přispívá tlak k vytvoření kvalitního svaru s těsnými spoji. Příliš velký nebo příliš malý tlak má vliv na kvalitu utěsnění.
4. Chlazení a tuhnutí
Během ochlazování je udržován tlak, aby se spoj zafixoval a byla zajištěna pevnost, což přispívá k vytvoření spoje, který může být pevnější než původní materiál.
Co ve skutečnosti znamená pojem „hermetický“
Hermetické utěsnění zabraňuje pronikání jakýchkoli plynů či kapalin přes spoj za reálných podmínek. To zahrnuje skladování, přepravu i opakované používání. Vysokofrekvenční svařování toho dosahuje spojením celého průřezu spoje – nikoli pouze jeho povrchu.
Na co se zaměřit při výběru zařízení pro vysokofrekvenční svařování určeného pro zdravotnictví
Řízení parametrů a opakovatelnost
Stálá kvalita svarů závisí na přesném řízení výkonu, času a chlazení. Stroje s funkcí automatického ladění zajišťují opakovatelnost výsledků v průběhu jednotlivých výrobních sérií.
Ochrana proti zkratu a přetížení
Moderní systémy detekují a zabraňují vzniku elektrického oblouku, čímž chrání před poškozením jak materiál, tak nástroje.
Flexibilita nástrojů
Systémy pro rychlou výměnu forem umožňují výrobcům efektivně přecházet mezi jednotlivými výrobky a podporují tak výrobu více druhů výrobků (SKU).
Schopnost zpracovávat složité geometrie
Díky řešením, jako je FREEWeld, umožňuje tato svařovací technologie zpracovávat nepravidelné tvary, složité geometrie a další jedinečné tvary, aniž by vyžadovala rovné podkladové plochy, a to i při sériové výrobě.
Integrace systémů na míru
Pro specializované aplikace lze navrhnout RF systémy na míru tak, aby odpovídaly požadavkům na materiály, objemům výroby a konstrukci výrobků.
Vysokofrekvenční svařování vs. jiné způsoby spojování: výběr správného postupu
Vysokofrekvenční svařování vyniká v aplikacích, které vyžadují hermetická těsnění a vysokou spolehlivost, a tato technologie je obzvláště účinná při hromadné výrobě zdravotnických výrobků, u nichž je nutné zajistit spolehlivé těsnění. Ačkoli i jiné metody mají své opodstatnění, žádná z nich se nemůže vyrovnat vysokofrekvenčnímu svařování, pokud jde o zdravotnické výrobky přicházející do styku s tekutinami.
Jak Miller Weldmaster výrobce v oblasti zdravotnictví
Miller Weldmaster desítky let zkušeností s vývojem vysokofrekvenčních svařovacích systémů pro odvětví, v nichž je rozhodující neporušenost těsnění. Její špičková vysokofrekvenční svařovací zařízení pro zdravotnictví jsou navržena s důrazem na přesnost, opakovatelnost a škálovatelnost.

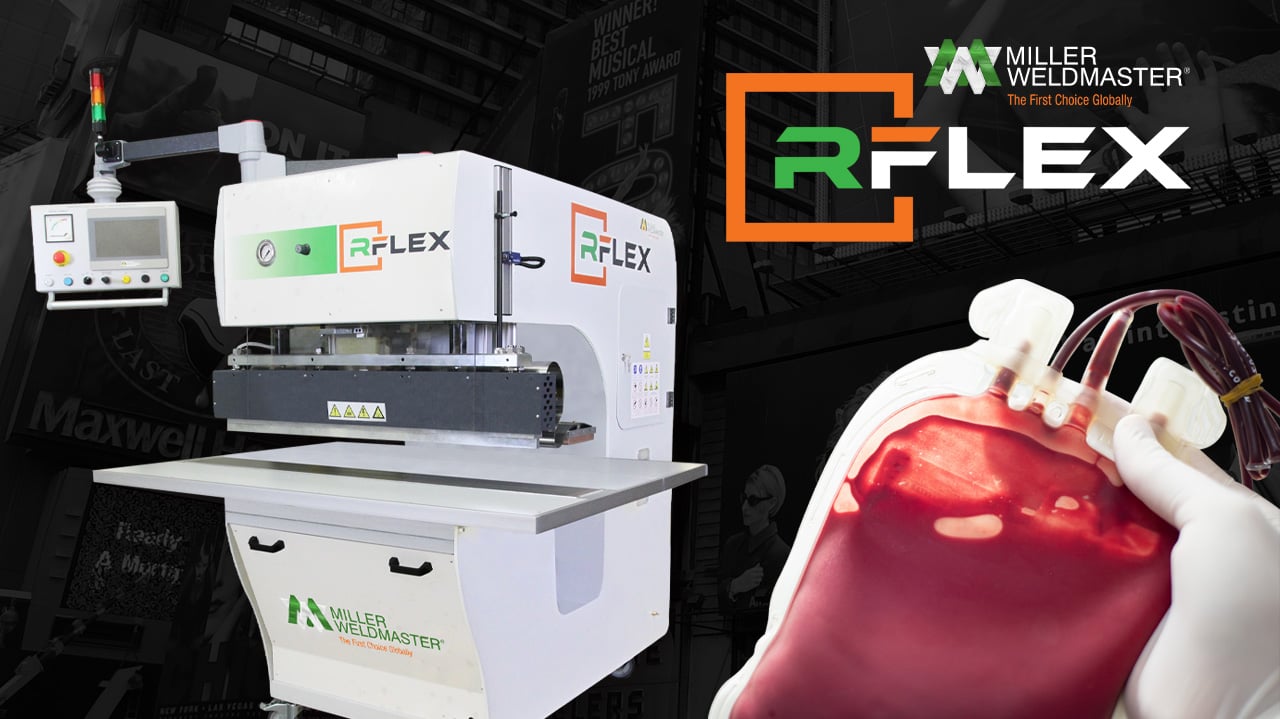

RFlex například nabízí:
- Stabilní výkon díky automatickému ladění
- Pokročilá ochrana proti elektrickému oblouku pro zachování integrity výrobku
- Programovatelné svařovací receptury pro různé aplikace
- Systémy pro rychlou výměnu forem pro efektivní výrobu
- Flexibilita pro složité geometrie výrobků
Díky těmto vlastnostem představuje spolehlivé řešení pro výrobce zdravotnických produktů, u nichž je vyžadováno vzduchotěsné a odolné utěsnění.
Frequently Asked Questions
K čemu se vysokofrekvenční svařování používá ve zdravotnictví?
RF svařování se používá k vytváření hermetických spojů u výrobků, jako jsou vaky na krev, infuzní sáčky, manžety na měření krevního tlaku a chirurgické roušky.
Jaké materiály lze svařovat vysokofrekvenčně?
Běžně se používají materiály z PVC, PU/TPU, EVA a tkaniny potažené TPU. Nepolární materiály, jako jsou PE a PP, nejsou kompatibilní.
Proč je hermetické utěsnění důležité?
Hermetická těsnění zabraňují úniku tekutin, úniku vzduchu a kontaminaci – což je zásadní pro bezpečnost pacientů a funkčnost výrobku.
Vyžaduje vysokofrekvenční svařování použití lepidel?
Ne. RF svařování spojuje materiály bez použití lepidel, rozpouštědel nebo nití.
Jak rychlý je proces vysokofrekvenčního svařování?
Typické cykly svařování trvají 4–12 sekund a vysokofrekvenční vlny tyto cykly ještě zkracují, stejně jako dobu chlazení, což činí tento proces efektivním pro velkosériovou výrobu.
Závěr
RF svařování hraje v moderní výrobě pro zdravotnictví klíčovou roli, protože umožňuje výrobu spolehlivých, hermeticky uzavřených výrobků. Díky své schopnosti vytvářet pevné spoje bez rizika kontaminace je preferovanou volbou pro lékařské aplikace, při nichž dochází ke kontaktu s tekutinami a kde se využívá tlak.
Pro výrobce, kteří chtějí zlepšit kvalitu svých výrobků, snížit riziko poruch a zefektivnit výrobu, představuje vysokofrekvenční svařování osvědčené a škálovatelné řešení.
