Vysokofrekvenční svařování: princip fungování, materiály a stroje

Vysokofrekvenční (HF) svařování spojuje termoplastické materiály jejich zahříváním zevnitř pomocí elektromagnetické energie. Ve Spojených státech se tento proces obvykle nazývá vysokofrekvenční (RF) svařování; setkat se můžete také s pojmy jako dielektrické svařování, dielektrické těsnění a vysokofrekvenční tepelné těsnění– všechny tyto názvy označují stejný proces. Společnost Miller Weldmaster vyvíjí technologii vysokofrekvenčního (RF) svařování pro výrobce, kteří potřebují vzduchotěsné a vodotěsné spoje v PVC, polyuretanu a dalších polárních plastech.

V tomto průvodci se dozvíte, jak funguje vysokofrekvenční svařování, jaké materiály lze tímto způsobem svařovat, kde se používá, jaké jsou rozdíly oproti jiným metodám svařování plastů, v čem se liší vysokofrekvenční svařovací zařízení v pevném stavu od trubkových, a jak zjistit, zda je vysokofrekvenční svařování vhodné pro váš výrobek.

V tomto průvodci:

• Co je to vysokofrekvenční (RF) svařování?
• Jak funguje vysokofrekvenční svařování?
• Které materiály lze svařovat pomocí HF?
• Výhody vysokofrekvenčního svařování
• Kde se používá vysokofrekvenční svařování
• Vysokofrekvenční svařování vs. jiné metody svařování plastů
• Je vysokofrekvenční svařování vhodné pro váš výrobek?
• Vysokofrekvenční svařovací stroje: polovodičové vs. trubkové
• Tipy pro dosažení konzistentních a bezpečných vysokofrekvenčních svarů
• Miller Weldmaster Vysokofrekvenční svařovací stroje
• Často kladené otázky

Co je vysokofrekvenční (RF) svařování?

Vysokofrekvenční (HF) svařování – nazývané také radiofrekvenční (RF) svařování – je proces, při kterém se k spojování termoplastických materiálů využívá elektromagnetická energie. Na rozdíl od metod tepelného svařování, které přivádějí teplo zvenčí, při HF svařování se materiál zahřívá zevnitř. Vysokofrekvenční elektrické pole způsobuje, že se polární (dipólové) molekuly v materiálu otáčejí sem a tam, a toto molekulární tření generuje teplo, které změkčuje a spojuje jednotlivé vrstvy. V našem slovníčku pojmů z oblasti vysokofrekvenčního svařování jsou tyto pojmy vysvětleny podrobněji.

Jelikož se zahřívání odehrává uvnitř materiálu, nevzniká žádný otevřený plamen, žádný horký vzduch a nejsou použita žádná lepidla ani rozpouštědla – jde pouze o přesnou kombinaci času, tlaku a vysokofrekvenční energie. Výsledkem je rovnoměrný, vzduchotěsný a vodotěsný spoj, který je téměř neviditelný a často stejně pevný, ne-li pevnější než okolní materiál.

Jak funguje vysokofrekvenční (RF) svařování?

Každý vysokofrekvenční svařovací stroj funguje na stejném principu: generátor vyrábí vysokofrekvenční energii a elektroda (nazývaná také matrice, nástroj nebo tyč) ji přivádí do svařované oblasti. Tento proces se skládá z pěti kroků:

1. Umístění materiálů: Mezi horní elektrodu a spodní desku v oblasti svařování se vloží dvě nebo více vrstev termoplastu.
2. Přivedení elektromagnetického pole: Mezi elektrodami se vytvoří vysokofrekvenční pole – obvykle o frekvenci 27,12 MHz.
3. Molekulární pohyb a ohřev: Polární molekuly v materiálu vibrují a ohřívají materiál zevnitř ven.
4. Vyvíjejte tlak: Tlak udržuje vrstvy v těsném kontaktu, zatímco materiál měkne, a tak se spojí do jednoho celku.
5. Chlazení a utěsnění: Napájení se vypne a svar pod tlakem vychladne, čímž vznikne pevné a čisté utěsnění. Právě díky regulaci tlaku, doby svařování a doby chlazení je každý svar konzistentní a opakovatelný.

Chcete to vidět v akci? Podívejte se na tuto krátkou animaci vysokofrekvenčního svařování.

Které materiály lze svařovat HF?

HF svařováním lze svařovat pouze polární termoplasty, protože tento proces využívá k výrobě tepla molekulární dipóly. Nepolární plasty, jako je polyethylen a polypropylen, na toto pole nereagují, a proto je k jejich spojování zapotřebí jiná svařovací metoda. V rámci příslušné skupiny materiálů lze pomocí RF svařování zpracovávat silné i tenké materiály, vyztužené tkaniny i fólie a hladké, barevné i potištěné povrchy.

PVC je zdaleka nejčastější volbou – podívejte se na naše svařovací stroje na PVC pro plachty, bannery, kryty a vložky.

Polyuretan a TPU se umístily těsně na druhém místě, zejména pokud jde o nafukovací výrobky a zdravotnické produkty. Přečtěte si více o svařování polyuretanových tkanin.

Proč je důležitá kompatibilita materiálů

Výběr správného materiálu zajišťuje pevnost svaru, trvanlivost a soulad s předpisy. V oblasti zdravotnictví, outdoorového vybavení a průmyslových obalů může kompatibilita materiálů ovlivnit bezpečnost a funkčnost. Nejste si jisti, zda se váš materiál dá svařovat? Pošlete nám vzorek– otestujeme ho na našich strojích, abychom se ujistili, že se dá správně svařovat.

Výhody vysokofrekvenčního svařování

• Pevné spoje: Vzduchotěsné a vodotěsné spoje, které jsou často pevnější než původní materiál.
• Konzistentní výsledky: Spolehlivé a opakovatelné svary v rámci jednotlivých výrobních sérií, což zároveň zjednodušuje kontrolu kvality.
• Přesné lepení: Čisté hrany a přesné spoje, a to i u složitých tvarů a křivek.
• Vícevrstvé svařování: Svařuje několik vrstev najednou, zatímco mnoho jiných metod dokáže svařovat pouze dvě.
• Švy, které lze znovu svařovat: Švy lze znovu svařovat, aby se posílily nebo aby se opravily chyby – což šití neumožňuje.
• Tvary na míru: Speciální lisovací formy umožňují vytvářet jedinečné tvary a těsnění pro výrobky na míru.
• Rychlá výroba: Krátké doby cyklu jsou vhodné pro velkosériovou výrobu.
• Minimální deformace: Díky lokálnímu zahřívání nedochází k poškození okolního materiálu, povrch se nespálí ani neošklí.
• Energetická účinnost: Zařízení se zahřeje a ochladí během několika sekund a spotřebovává méně energie než jiné technologie.
• Čistý proces: Bez lepidel, rozpouštědel ani vedlejších produktů.
• Soulad s předpisy: Zajišťuje soulad s oborovými předpisy (FDA, ASTM, ISO).
• Připraveno pro automatizaci: Snadná integrace s digitálními a robotickými systémy pro velkosériovou výrobu.

Kde se využívá vysokofrekvenční svařování

• Zdravotnictví a farmaceutický průmysl: Krevní vaky, vaky na intravenózní roztoky a tekutiny, manžety na měření krevního tlaku, vaky na tekutiny, chirurgické přikrývky a jednorázové oděvy, u nichž jsou rozhodující sterilní a nepropustné švy.
• Nafukovací výrobky: čluny, nouzové přístřešky, nafukovací matrace, skákací hrady a záchranné vesty, které musí udržet vzduch pod tlakem. Podívejte se na naše řešení pro svařování nafukovacích výrobků.
• Bazénové fólie a vodní nádrže: Bazénové fólie, fólie do jezírek, fólie pro vodní nádrže svařované vysokofrekvenčně a vodní nádrže, u nichž jsou vyžadovány zcela vodotěsné spoje.
• Ochranné prostředky a kryty: Ochranné obleky pro práci s nebezpečnými látkami, průmyslové osobní ochranné prostředky, vojenské úkryty a ochranné kryty, u nichž je klíčová vzduchotěsnost švů.
• Automobilový a letecký průmysl: Vnitřní obložení, dveřní panely, airbagy, plovací zařízení a bezpečnostní těsnění.
• Napínací konstrukce, stany a plachty: Velkoformátové napínací konstrukce, stany, plachty, markýzy a geomembrány, často svařované na velkoformátovém vysokofrekvenčním svařovacím stroji.
• Průmyslové a spotřební výrobky: vysokorychlostní roletová vrata, olejové zábrany, billboardy, zařízení pro manipulaci s materiálem, průmyslové obaly a nepromokavé vybavení.

Proč HF svařování vyniká v těchto oblastech

• Čisté a sterilní utěsnění zabraňuje kontaminaci zdravotnických výrobků a svařování frekvencí HF dobře utěsňuje tenké plechy a fólie.
• Vysoká pevnost švu odolává tlaku, namáhání a opotřebení; pro výrobu složitých, vícevrstvých výrobků lze svařovat více vrstev najednou.
• Díky rychlým a opakovatelným cyklům je tento stroj ideální pro hromadnou výrobu spotřebního a průmyslového zboží.

VF svařování vs. jiné metody svařování plastů

V čem se liší ostatní metody svařování textilií:

• Při svařování horkým vzduchem se mezi vrstvy vhání ohřátý vzduch, zatímco tlak zajišťuje jejich spojení. Tato metoda je vhodná pro tenčí, pružné materiály, běžné spoje a opravy v terénu.
• Při svařování horkým klínem se mezi překrývajícími se vrstvami používá zahřátý klín. Tato metoda se osvědčuje u silných nebo potažených materiálů a u dlouhých, rovných švů.
• Impulzní svařování využívá krátké impulsy elektrického proudu k ohřevu a spojení materiálu. Je zvláště vhodné pro jemné fólie citlivé na teplo.
• Ultrazvukové svařování využívá mechanické vibrace. Je nejvhodnější pro malé, tuhé nebo tenké díly, zatímco vysokofrekvenční svařování se hodí spíše pro větší, vzduchotěsné spoje a silnější materiály.

Chcete-li si porovnat dvě nejběžnější metody svařování tkanin, přečtěte si naše srovnání svařování horkým vzduchem a vysokofrekvenčním svařováním.

Kdy zvolit vysokofrekvenční svařování

Pokud se ptáte: „Je vysokofrekvenční svařování lepší než svařování horkým vzduchem u PVC plachet?“ – stručná odpověď zní ano, zejména pokud jsou vyžadovány vzduchotěsné švy, vysoká pevnost a čistý vzhled. Vysokofrekvenční svařování je u PVC obzvláště účinné díky jeho polární molekulární struktuře. Vysokofrekvenční svařování je preferovanou volbou pro polární materiály, sériovou výrobu ve velkých objemech a odvětví s přísnými požadavky na dodržování předpisů. Pro širší kompatibilitu s materiály a opravy v terénu může být lepší volbou svařování horkým vzduchem.

Je vysokofrekvenční svařování vhodné pro váš výrobek?

Na základě těchto otázek se rozhodněte, zda je pro vaši výrobu vhodnější vysokofrekvenční svařování, nebo jiná metoda:

• Typ a tloušťka materiálu: Pro vysokofrekvenční svařování (RF) jsou vhodné polární materiály, jako jsou PVC, PU, TPU, EVA nebo PET-G. Silnější nebo potahované materiály se hodí pro vysokofrekvenční svařování nebo svařování horkým klínem; tenké nebo tepelně citlivé fólie mohou být vhodné pro impulzní svařování nebo svařování horkým vzduchem.
• Tvar výrobku: U plochých výrobků, jako jsou bannery a kryty, se osvědčuje svařování horkým vzduchem a horkým klínem. U 3D nebo trubkových výrobků – nafukovacích předmětů, vzduchových komor, potrubí – je vhodnější vysokofrekvenční svařování.
• Požadavky na svary: Pokud musí být svary vzduchotěsné nebo vodotěsné, případně musí vypadat čistě a profesionálně, nejčistší výsledky poskytuje vysokofrekvenční a impulzní svařování.
• Objem výroby: Malosériové nebo zakázkové zakázky lze zpracovávat na ručních strojích; pro velkosériovou výrobu jsou vhodné automatizované linky pro vysokofrekvenční svařování.
• Dovednosti obsluhy: Moderní vysokofrekvenční stroje jsou vybaveny intuitivním ovládáním, které zkracuje dobu zaškolení, avšak zaškolení obsluhy je pro dosažení konzistentních výsledků stále důležité.
• Rozpočet a návratnost investic: Nezaměřujte se pouze na pořizovací cenu, ale zohledněte také životnost stroje, spotřebu energie, údržbu a výkon. V mnoha případech se špičkový vysokofrekvenční svařovací stroj časem vyplatí díky vyšší produktivitě a menšímu množství odpadu.

Nejjistějším způsobem, jak to zjistit, je otestovat váš materiál. Náš tým nabízí bezplatné testování materiálů, aby se ověřilo, zda se váš materiál dá správně svařovat, ještě než do něj investujete.

Vysokofrekvenční svařovací stroje: polovodičové vs. trubkové

Každý vysokofrekvenční svařovací stroj je vybaven generátorem, který vytváří vysokofrekvenční energii. Existují dva hlavní typy a výběr toho správného závisí na použitém materiálu, rozsahu výroby a požadavcích na přesnost.

Tradiční (trubkové) vysokofrekvenční svařovací stroje

Tradiční vysokofrekvenční svařovací stroje jsou již desítky let nepostradatelnými pracovními nástroji v průmyslu. K výrobě vysokofrekvenční energie využívají elektronkové oscilátory; jsou výkonné a spolehlivé pro svařování ve velkém měřítku, avšak k zajištění jejich nepřetržitého provozu vyžadují pravidelnou údržbu a kvalifikované techniky.

• Výhody: Vysoký výkon pro velké díly, osvědčená spolehlivost a nižší počáteční náklady.
• Nevýhody: Častá výměna trubic, delší doba zahřívání, vyšší spotřeba energie a prostoje.

Pólové vysokofrekvenční svářečky

Pólové vysokofrekvenční svařovací stroje nahrazují elektronky polovodičovými zesilovači. To přináší rychlejší odezvu, přesnější regulaci frekvence a mnohem lepší energetickou účinnost – spotřeba energie je až o 50 % nižší než u systémů založených na elektronkách. Stabilní výstupní frekvence zajišťuje pokaždé rovnoměrné svary, lepší regulace omezuje vzniku elektrického oblouku a není nutné ruční ladění frekvence. Počáteční náklady mohou být vyšší, ale provozní a údržbové náklady jsou nižší.

Který z nich byste si měli vybrat?

• Zvolte polovodičové vysokofrekvenční svařování pro svařování zdravotnických zařízení, které vyžaduje přísnou validaci a čisté svary, pro výrobce dbající na úsporu energie a pro velkosériové linky zaměřené na provozuschopnost a konzistentnost.
• Tradiční technologii RF zvolte pro velkoformátové práce, jako jsou stany, plachty a geomembrány, pro dílny, které jsou již vybaveny trubkovým zařízením, a pro materiály s vysokou zátěží, které vyžadují maximální výstupní výkon.

Miller WeldmasterŘada vysokofrekvenčních svařovacích strojů „RFlex “ je navržena tak, aby podporovala jak tradiční, tak polovodičové technologie vysokofrekvenčního svařování, a nabízí potlačení oblouku, stabilní výkon a digitální ovládací rozhraní.

Inovace a automatizace ve vysokofrekvenčním svařování

Chytřejší vybavení a kontrola švů

Moderní vysokofrekvenční svářečky nabízejí:

• Digitální ovládací prvky pro opakovatelné nastavení
• Monitorování a diagnostika v reálném čase pomocí senzorů, které sledují klíčové ukazatele a zajišťují konzistentní kvalitu švů
• Integrace IoT pro prediktivní údržbu a kontrolu kvality
• Rychlé přizpůsobení novým materiálům či návrhům bez dlouhých prodlev

Automatizace omezuje lidské chyby, snižuje množství odpadu způsobeného vadnými švy a lze ji snadno přizpůsobit jak malým sériím, tak i plnému výrobnímu provozu.

Udržitelnost a efektivita materiálů

Vysokofrekvenční svařování podporuje ekologičtější výrobu tím, že:

• Minimalizace odpadu díky přesnému svařování
• Využití čisté elektřiny namísto vytápění pomocí fosilních paliv
• Podpora recyklovatelných materiálů, jako jsou PVC a PU
• Odpadá nutnost používat lepidla nebo rozpouštědla

Tipy pro rovnoměrné a bezpečné vysokofrekvenční svary

• Nastavení přizpůsobte materiálu: U silnějších materiálů může být zapotřebí delší doba svařování nebo vyšší výkon. Před zahájením sériové výroby proveďte zkušební svary, abyste nastavení doladili.
• Řízení svařovacího cyklu: Udržujte konstantní dobu svařování (doba zdržení), tlak, dobu chlazení a šířku překryvu.
• Udržujte elektrody kalibrované a čisté: Kalibrované elektrody rovnoměrně rozkládají tlak a energii a čisté nástroje pomáhají předcházet vzniku elektrického oblouku.
• Podepřete materiál: Ujistěte se, že je okolní materiál řádně podepřen, zejména u silnějších materiálů.
• Dávejte pozor na běžné problémy: Přehřátí způsobuje deformaci, nesprávný tlak vede k nerovnoměrným švům a nekompatibilní materiály se nespojí.
• Zaznamenejte svůj postup: Písemné postupy (SOP) zajišťují, že výsledky budou opakovatelné bez ohledu na obsluhu a směnu.
• Bezpečnost je na prvním místě: Používejte ochranná zařízení strojů, postupy pro uzamčení a označení (lockout/tagout), stínění a uzemnění a zajistěte obsluze praktický výcvik.
• Údržba stroje: Pravidelně kontrolujte elektrody, lisovací desky a kabeláž, vyměňujte opotřebované díly dříve, než začnou ovlivňovat kvalitu, a udržujte software stroje v aktuálním stavu.

Řešení konkrétních vad svarů najdete v našem průvodci odstraňováním poruch při vysokofrekvenčním svařování.

Miller Weldmaster Stroje pro vysokofrekvenční svařování

Miller Weldmaster Již více než 50 let navrhuje svařovací stroje vyráběné v USA. Aby společnost Miller Weldmaster doplnila své technologie horkého vzduchu, horkého klínu a impulzního svařování o vysokofrekvenční technologii, navázala spolupráci se společností Zemat Technology Group – která prodala více než 6 500 vysokofrekvenčních strojů ve více než 75 zemích – s cílem společně vyvinout řadu stacionárních, pojízdných a na míru vyrobených vysokofrekvenčních svařovacích strojů:

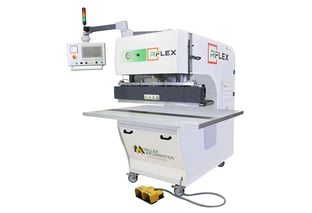

• RFlex: Stacionární vysokofrekvenční svařovací stroj navržený s ohledem na univerzálnost, výkon a bezpečnost. Vytváří pevné, rovnoměrné a vodotěsné svary s téměř neviditelnými spoji – a to i u více vrstev – a je vybaven dotykovým ovládáním, programovatelnými nastaveními pro rychlou přípravu a přesnými svařovacími rameny pro úzké nebo složité tvary.
• RFlex Travel: Vysokofrekvenční svařovací stroj s pojízdnou hlavou určený pro velkoformátové napínací konstrukce, plachty, geomembrány a stany. Díky volitelnému vakuovému pracovnímu stolu o délce až 100 metrů a laserovým vodítkům stačí látku vyrovnat, přisát ji vakuem a nechat hlavu, aby se postarala o zbytek.
• RFlex Popis: Kompaktní, přesný vysokofrekvenční svařovací stroj.
• Rádiové frekvence na míru: Naši inženýři navrhují svařovací stroje na rádiové frekvence na míru pro obalový průmysl, automobilový průmysl, zdravotnictví a další specializované aplikace, včetně elektrod na míru, automatizace a pokročilých řídicích systémů.

Náš tým vám poskytuje podporu od začátku až do konce – od bezplatného testování materiálů přes pomoc s výběrem vhodného stroje až po školení, technickou podporu a údržbu po instalaci.

• Vyžádejte si ukázku
• Zašlete nám vzorek materiálu
• Porozumějte si s odborníkem na vysokofrekvenční svařování
