Tento dokument je řadou doporučení a specifikací pro instalaci svářečky PS400 . Abyste zajistili bezproblémovou instalaci a optimální výkon svářečky, dodržujte přesně doporučení a specifikace. Vzhledem ke komplikacím, které mohou nastat během záruky, nebude aplikační specialista Miller Weldmaster instalovat svářečku do místa, které není dostatečně připraveno. Abyste se vyhnuli případným odkladům, zajistěte, aby byly před příjezdem aplikačního specialisty Miller Weldmaster splněny všechny požadavky uvedené v tomto dokumentu.
Výběr a příprava místa vhodného pro instalaci svařovacího systému zákazníka Miller Weldmaster je výhradní odpovědností zákazníka. Miller Weldmaster Společnost Corporation nabízí následující rady a specifikace jako pokyny pro přípravu místa. Poslední strana tohoto dokumentu je formulář pro předběžný průzkum místa, který MUSÍ být vyplněn a podepsán oprávněným zástupcem klienta a vrácen před naplánováním instalace. Miller Weldmaster poradí případné změny, které mohou být nutné při přípravě místa, a stanoví harmonogram instalace. Na stránkách Miller Weldmaster se těšíme na setkání s vašimi zaměstnanci a na zajištění úspěšné instalace a školení.

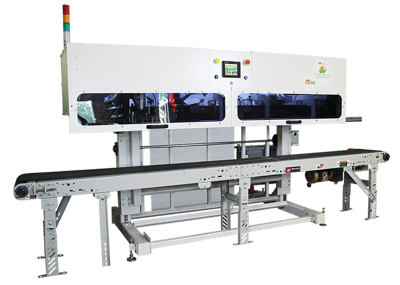

| PS400 | Měření |
| Výška | 2.26 m (89") |
| Délka | Až 3,1 m (120") |
| Šířka | Až 1,34 m (53") |
Hmotnost:
Odhadovaná hmotnost tohoto stroje v rozloženém stavu je následující:
- Standardní hmotnost v USA = 2 500 liber/libra
- Metrická hmotnost = 1,140 kg/kilogramů
V závislosti na konkrétní objednávce mohou být se strojem dodávány další bedny. Pokud potřebujete přesné rozměry, kontaktujte prosím service@weldmaster.com.
2.0 Požadavky na instalaci a fyzické zařízení
2.1 Fyzické zařízení
Pokud chcete pomoci s umístěním stroje, pošlete prosím e-mail na adresu service@weldmaster.com nebo faxem na číslo 330-837-2828 rozvržení pracovní plochy s rozměry. Nezapomeňte do rozvržení podlahy zahrnout i další stroje a umístění přívodu energie a vzduchu. Pomůže to při řešení otázek týkajících se pracovního postupu.
2.2 Prostředí
Vzhledem k tomu, že s PS400 není spojena žádná RF energie, nejsou specifikace vzdálenosti od elektroniky nijak omezující. Miller Weldmaster PS400 je vybaven vestavěnou ochranou pomocí RF filtru. V prostředí s vysokým vyzařováním rádiových vln však existuje možnost RF rušení.
2.3 Půdorys
Minimální požadavky na podlahovou plochu odpovídají velikosti stroje. Skutečná podlahová plocha pro maximální výrobní možnosti je požadovaným cílem. Většina dodatečného prostoru by měla být přidělena na plochu před a po stranách šicího stroje.
3.0 Požadavky na napájení
Stránka PS400 může přijímat následující zdroje napájení:
Varování: Připojení elektrického napájení smí provádět pouze kvalifikovaný elektrikář a veškeré místní certifikace nad rámec běžných elektrotechnických norem budou doplněny na náklady zákazníka.
|
40 A - 230 V, třífázový |
|
25 A - 480 V, třífázový |
Požadavky na AMPS se mohou lišit v závislosti na požadavcích stroje. Přesné požadované množství zjistíte v nabídce. Pokud se nacházíte mimo USA, může se konfigurace napájení lišit.
Seamer je dodáván s vhodným kabelem 25 AMP o délce přibližně 10 stop (3 m). Vzhledem k počtu dostupných zásuvek různých stylů nebude kabel obsahovat zástrčku. Můžete se rozhodnout, že kabel bude pevně připojen k vašemu zdroji napájení. Doporučujeme, aby váš elektrikář použil rozvodnou krabici s vypínačem a tepelnou ochranou.
POZNÁMKA: Napájení střídavým proudem musí být zajištěno nezávislým jističem s uzemněním obvodu izolovaným od ostatních zařízení. Napájení by mělo být stálé, konstantní a nemělo by podléhat kolísání napětí. V oblastech s nestabilními zdroji napájení se doporučuje instalovat systém úpravy napájení (PCS) s výkonem minimálně 6 500 Wattů.
4.0 Požadavky na stlačený vzduch
| 20 cfm při 90 psi | 566 litrů / min při tlaku 6,2 baru |
Stránka PS400 nepotřebuje velké množství stlačeného vzduchu, nicméně určitý objem vzduchu je zapotřebí k pohonu pneumatického systému stroje. Vzhledem k tomu, že tyto válce se aktivují a deaktivují výboji vzduchu, není zapotřebí nepřetržitý objem vzduchu. Stránka PS400 obsahuje dílenský ventil pro přívod vzduchu, který umožňuje rychlé připojení a odpojení k dílenskému přívodu vzduchu. Vzhledem k množství různých stylů vzduchových konektorů není součástí balení rychlospojka s vnějším konektorem. Budete si chtít vybrat samčí rychlospojku s 1/4" NPT (národním trubkovým závitem), která bude odpovídat vaší samičí rychlospojce.
POZNÁMKA: Pokud ještě nemáte stlačený vzduch, postačí vám malá přenosná jednotka s výše uvedeným tlakem a výkonem.
5.0 Přeprava
Po příjezdu seameru do vaší provozovny zkontrolujte seamer a bednu, zda nevykazují známky poškození, k němuž mohlo dojít během přepravy, a ověřte počet balíků podle balicího listu Pokud dojde k poškození, podejte reklamaci u odesílatele a neprodleně informujte Miller Weldmaster . Pokud dojde k situaci poškození, nepodepisujte přepravní doklad dopravce, aniž byste zdokumentovali údaje o bedně, stroji atd. DÁL je velmi důležité pořídit fotografie stroje pro účely náhrady škody. V případě potřeby si naplánujte přítomnost přepravního inspektora na místě, když specialista na aplikace Miller Weldmaster přijede systém nainstalovat.
6.0 Školení a instalace
6.1 Doba závazku
Aby měl výcvik nějakou hodnotu, je třeba, aby se mu obsluha věnovala s plným nasazením a aby byl nepřetržitě používán . To znamená, že operátoři musí během školení věnovat veškerý svůj čas a nesnažit se dělat vedle toho jinou práci. Z našich zkušeností vyplývá, že určení jednoho nebo dvou odpovědných pracovníků, kteří se aktivně podílejí nejen na školení, ale také na učení se všem aspektům seameru, zajistí lepší výrobní životnost seameru. Chápeme, že věnovat takové množství času může být ve výrobním prostředí velmi obtížné, ale pokud tak neučiníte, může to být nákladné. Na instalaci a školení je obvykle zapotřebí jeden celý den. Je to relativně malá investice ve srovnání s prostoji stroje a plýtváním výrobky, ke kterým může dojít při použití nevyškolené obsluhy. Provedeme školení základních funkcí sešívačky. Rychlost výroby a důvěra v práci se sešívačkou se však výrazně zlepší díky praxi vašich zaměstnanců. Je vaší povinností seznámit se se šicím strojem a jeho možnostmi.
Proto vás žádáme, abyste při plánování počítali minimálně s jedním celým dnem. Technik provádějící instalaci a školení bude hovořit anglicky. Překlad do vašeho rodného jazyka bude na vaši zodpovědnost.
6.2 Časová osa instalace
První den:
- 8-9:00 Rozbalte stroj, postavte ho na místo a zkontrolujte, zda se nic neuvolnilo.
- 9-10:00 Přehled stroje (zapnutí stroje, HMI a funkce)
- 10-12 hodin Seřízení trysek a vodítek (budete potřebovat pytle a někoho, kdo bude obsluhovat pytlovač)
- 12:00-13:00 Oběd
- 13:00-16:00 Testování a spuštění stroje
Druhý den:
- 8:00-12:00 Školení pracovníků údržby
- 12-17 hodin Školení operátorů
Třetí den:
- 8-17 hodin Provoz výroby
6.3 Minimální materiály potřebné pro školení
Níže je uveden seznam materiálů potřebných k tomu, aby bylo možné dosáhnout maximálního přínosu vašeho školení a instalace.
1. Všechny různé typy látek, které budete šít nebo které plánujete v budoucnu používat. (většina dodavatelů látek vám ráda poskytne nějaký vzorek materiálu).
2. Dost materiálu na jednu až dvě hodiny cvičných švů.
3. Dostatečné množství materiálu na výrobu alespoň jednoho výrobku z každé produkce.
6.4 Úvahy o předsazeném spárování
Předsádková část procesu šití je velmi důležitá pro kvalitu obrazu a celkovou ziskovost. Správně připravené předtištěné obrazy (pokud šijete až po tisku) a látky mohou zlepšit kvalitu tištěného materiálu, ušetřit čas a omezit nákladné dotisky. Správně sešitá markýza nebo tyčový kapesní banner/bilboard s použitím PS400 poskytne vašim zákazníkům vizuálně příjemný výrobek.
6.5 Hlavní operátor
Stránka PS400 vyžaduje alespoň jednoho hlavního operátora, který bude zodpovědný za provoz a údržbu seameru. Kandidát by měl být zodpovědným zaměstnancem a bude potřebovat určité dovednosti. Bude se od něj očekávat, že bude schopen udržovat seamer a provádět běžnou údržbu. Tato osoba bude také komunikačním článkem s naším oddělením podpory a měla by být schopna telefonicky asistovaného řešení problémů a základních oprav.
Hlavní obsluha je důležitá pro provoz stroje a měla by být vybrána s velkou pečlivostí. Hlavní operátor by měl mít základní mechanické schopnosti a základní technické znalosti.
6.6 Ostatní operátoři
Kromě hlavního operátora budou zapotřebí i další operátoři na více než jednu směnu a jako pomocníci. Není nutné, aby tito operátoři měli stejnou úroveň dovedností jako hlavní operátor. Každý, kdo pracuje se šicím strojem, by však měl prokázat mechanické schopnosti a mít určité zkušenosti se šitím nebo šitím. Důležité je, aby tato osoba uměla rozlišit dobré a špatné švy.
6.7 Cíle pro provozovatele v rámci školení
Rozumět všem ovládacím prvkům a funkcím svářečky, rozumět základní údržbě a provádět ji, rozumět a být schopen dosáhnout dobrého svaru pro každý typ materiálu a včas vyrobit konečný výrobek.
Před instalací stroje je třeba vrátit níže uvedený formulář. Vraťte tento formulář co nejdříve. Přečtěte si prosím jednotlivé požadavky a vyplňte níže uvedené Potvrzení před instalací, abyste potvrdili, že jste připraveni k instalaci:
1. Máte příslušné požadavky na napájení? Správné připojení napájení naleznete na sériovém štítku
|
40 A - 230 V, jednofázový |
|
25 A - 480 V, třífázový |
2. Stroj bude instalován v místě dodací adresy.
3. Stroj bude vyjmut z bedny (pokud ne, uveďte prosím níže důvod, proč ne).
4. Pro vykládku strojů je k dispozici odpovídající strojní vybavení a dok.
5. Přívod vzduchu je na místě a připraven k připojení ke strojnímu zařízení.
6. Zdroj napájení je na místě a je připraven k připojení stroje.
7. Mám k dispozici dostatečné množství stlačeného vzduchu, jak je uvedeno v příručce.
8. Ke stroji je (nebo bude) připojeno správné naměřené vstupní napětí zdroje elektrické energie.
9. Poskytnu vám veškerý materiál a zaměstnance potřebné pro řádné školení.
10. Zanechte prosím v níže uvedeném formuláři komentář, pokud jsou pro instalaci tohoto stroje zapotřebí nějaké zvláštní požadavky nebo pokud máte nějaké otázky, které je třeba zodpovědět předtím, než budeme na místě.
Váš čas věnovaný instalaci a školení je cenný. Pokud uvádíte, že máte zdroj napájení, ujistěte se, že je připojen před plánovaným příjezdem servisního technika MW na místo. Případné další dny potřebné pro instalaci budou účtovány podle naší aktuální dílenské sazby za hodinu plus další cestovní náklady.
